ИНЖЕНЕРНО-СТРОИТЕЛЬНАЯ КОМПАНИЯ

Полипропиленовые фитинги. Резьбовые адаптеры

В настоящее время широкое распространение получили полипропиленовые трубопроводы.

Фирмы производители предлагают широкий выбор по цене и типу.

Основное различие с виду состоит в армировке самой трубы, температуре и давлении, на которое труба рассчитана. Но мало кто заостряет внимание на соединительных фитингах. А ведь они такой же элемент трубопровода, как и труба. Собственно, трубопровод составляют не только трубы, но и фитинги, трубопроводная арматура, крепеж, тепловая изоляция. Зачастую конечные потребители  не уделяют особого внимания такому важному элементу как фитинги и зачастую удивляются  почему новые пластиковые трубопроводы начинают течь. Конечно, причин может быть много. Тут и несоблюдение технологии монтажа, небрежность при подготовке соединении, не обеспечение самокомпенсации трубопроводов при тепловом расширении. Влияние параметров перемещаемой среды- температура, давление, химическое взаимодействие с материалом трубопровода. Зачастую проблемным местом является место перехода на металл – резьбовые адаптеры. Как правило они разделяются  просто резьбовые и с накидной гайкой . В мягкости материла полипропилена необходимо особенно отнестись к данному соединению. Для уплотнения резьбовых соединений (без накидной гайки) не рекомендуется применять традиционный для стальных соединений лен, поскольку данное соединение создает излишнее напряжение в латунной резьбовой вставке. Так, для данного вида соединений лучше будет применение либо сантехнических нитей, либо гелей/клеев в соответствии с инструкцией производителей. В виду различных конструкций самих адаптеров, глубины анкеровки латунной вставке в тело адаптера, чрезмерное усилие по затяжке может привести к срыву самой вставки и последующей протечке, которая может проявиться через значительный период времени с момента монтажа.

Номер изображения

Вес, г

+/- 5%.

Толщ. стенки. латуной вставки,  мм,

+/- 5 мкм

1.

66

2.4

2

45

2,4

3

60

2,8

4

43

2.3

5

63

3,45

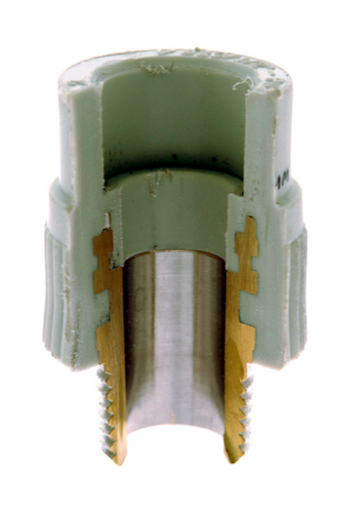

Изображение 1.

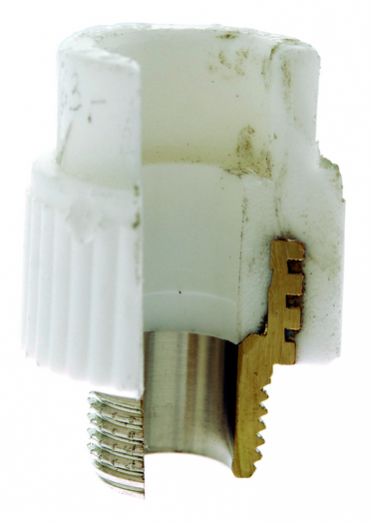

Изображение 2.

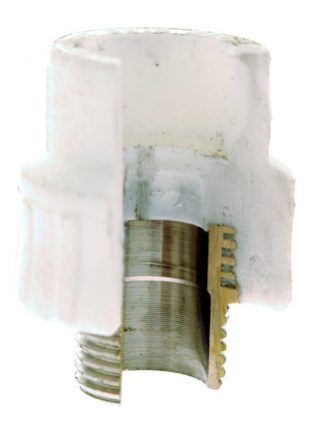

Изображение 3.

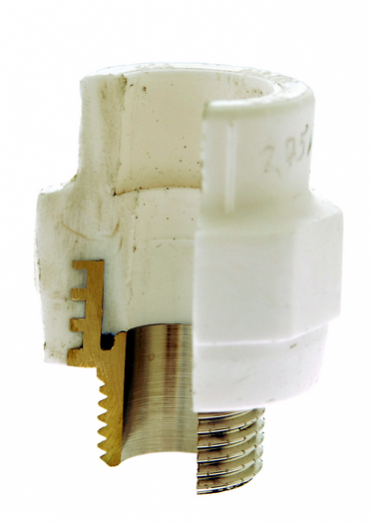

Изображение 4.

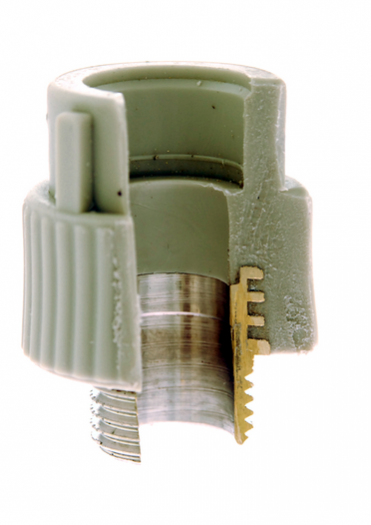

Изображение 5.

Особо следует быть осторожным при демонтаже старых прикипевших соединений. Зачастую, резьбовые адаптеры «некоторых производителей» разобрать оказывается просто невозможно и приходится выпиливать «прокрутившийся» резьбовой адаптер по частям из ответного резьбового соединения. Это особенно неловко при проведении ремонтных работ на действующем трубопроводе, особенно если ситуация усложняется не полностью исправной запорной арматурой и отсутствием полного перекрытия ремонтируемого участка. Так, например, это может привести к значительным задержкам подачи воды потребителям при проведении работ на системах водоснабжения в действующих зданиях.

Отдельные производители делают на резьбовых адаптерах ППЛ (как правило Ду32 и более) грани на латунной вставке с резьбой для её удержания ключом в момент затяжки или демонтажа соединения.

   Для уменьшения потенциальной проблемы следует соблюдать следующие рекомендации:

Тщательно выбрать производителя системы трубопроводов ППЛ. Уделить особое внимание фитингам.

Не превышать момент затяжки резьбы. Что требует определенного опыта и отношения к работе от монтажников.

Не применять лен для герметизации стыков для данных резьбовых соединении при использовании адаптеров недорогих серий трубопроводов ППЛ.

   Уменьшить количество резьбовых адаптеров, используя адаптеры с накидной гайкой (американкой) со стороны трубопроводной арматуры, которая ближе к конечному потребителю.

Устанавливать крепеж до и после места установки трубопроводной арматуры. При этом, необходимо учесть тепловые расширения трубопровода и обеспечить их компенсацию.

Учитывая сложившуюся практику выбора производителей строительных материалов только по экономическим основаниям может привести к экономическому эффекту на этапе строительных работ. При этом, тяжесть данного выбора, в последствии, может лечь на собственника объекта строительства и эксплуатационную организацию. Поэтому,  разумный подход к выбору материалов  при устройстве трубопроводных сетей оказывает значительное влияние на качество ремонтно-строительных работ и излишняя экономия может привести к значительным материальным и репетиционным издержкам.

Таблица сравнения резьбовых адаптеров ф20х1/2 НР по весу и толщине латунной вставки.
